Wzmocnienie starych fundamentów kamienia to zadanie wymagające oceny stanu oraz udziału specjalistów. Przed rozpoczęciem prac ocena uszkodzeń jest kluczowa, bo źródła problemu wpływają na wybór technologii.
W budynkach historycznych popularne są uszkodzenia spowodowane erozją, osiadaniem gruntu i wilgocią. Dlatego pierwszym krokiem jest diagnoza przez inżyniera, geotechnika i konserwatora.
W przewodniku omówimy metody od mniej inwazyjnych, jak iniekcje żywic i gruntowe, po konstrukcyjne rozwiązania: podbijanie, opaski żelbetowe i wymianę fragmentów. Podkreślimy też znaczenie dokumentacji, zgodności z przepisami oraz monitoringu po zakończeniu robót.
Cel jest prosty: zapewnić trwałość i bezpieczeństwo budynku przy respektowaniu wartości zabytkowej i otoczenia. W kolejnych częściach opiszemy proces decyzyjny, kosztorys oraz wymagane narzędzia i zasady BHP.
Dlaczego stare fundamenty kamienia wymagają wzmocnienia i na co zwrócić uwagę
Degradacja dolnych partii budynku często zaczyna się od problemów związanych z wilgocią i ruchami gruntu. Wczesna identyfikacja tych czynników zmniejsza zakres prac i koszty.
Typowe przyczyny to erozja mrozowa, zasolenie, nierównomierne osiadanie oraz zawilgocenie wskutek uszkodzonej izolacji.
Objawy widoczne w praktyce to pęknięcia pionowe i ukośne, nierówne podłogi, zacinające się drzwi i odspajanie tynków w dolnych partiach.
Warto zwrócić uwagę także na trwałe zawilgocenie piwnic i zmiany w ukształtowaniu terenu przy budynku. To sygnały, kiedy należy pilnie skonsultować się ze specjalistą.
Na co zwrócić uwagę przy ocenie stanu
- Jak cykle zamarzania/rozmarzania niszczą strukturę kamienia i spoin.
- Mechanizmy osiadania pod ławami prowadzące do rys i przemieszczeń.
- Rola zasolenia i niesprawnych izolacji w utracie nośności fundamentów jest krytyczna.
- Czynniki zewnętrzne: spadki terenu, odwodnienie i wykopy sąsiednie.
Dane o stanie technicznym i historii obiektu ułatwiają wybór metod diagnostycznych i planowanie zakresu renowacji w każdym przypadku.
Przed rozpoczęciem prac: ocena stanu i plan działania
Przed rozpoczęciem robót konieczna jest szczegółowa diagnostyka, by określić zakres działań i priorytety bezpieczeństwa. Niezbędna jest dokładna ocena stanu, identyfikacja pęknięć i erozji oraz konsultacja z inżynierem i geotechnikiem.
Diagnostyka konstrukcyjna fundamentów
Diagnostyka obejmuje przegląd wizualny, inwentaryzację rys i testy materiałowe. Mapowanie pęknięć pozwala określić rozwój uszkodzeń i kierunek naprężeń.
Dokumentacja z badań stanowi podstawę doboru metody wzmocnienia i projektu renowacji. Monitoring (markery, szczelinomierze) wspiera decyzje o pilności działań.
Badania geotechniczne i analiza gruntu
Badania gruntu obejmują sondowania i odwierty oraz analizę nośności i warunków osiadania. Wyniki wskazują na ryzyko upłynnienia i potrzebę stabilizacji podłoża.
Raport geotechniczny musi zawierać wnioski o nośności, warstwach gruntowych i zalecenia dla prac fundamentowych.
Priorytety bezpieczeństwa i zakres renowacji
Priorytety to bezpieczeństwo użytkowników oraz ochrona konstrukcji budynku. Konieczne jest określenie minimalnego, ale wystarczającego zakresu renowacji.
- Wyznaczenie obszarów najwyższego ryzyka do zabezpieczenia natychmiastowego.
- Zatrudnienie projektanta konstrukcji i geotechnika dla spójności zaleceń.
- Włączenie elementów raportu diagnostycznego do dokumentacji projektowej.
Wymogi formalne i bezpieczeństwo prac przy fundamentach
Dobra organizacja formalna przed rozpoczęciem minimalizuje ryzyko przestojów i zapewnia ciągłość renowacji.
Pozwolenia, dokumentacja projektowa i zgodność z przepisami
Konieczne jest przygotowanie projektu technicznego wzmocnienia oraz analiz geotechnicznych. Do tego dołącza się opis technologii, harmonogram i plan BHP.
Ścieżka formalna obejmuje uzyskanie decyzji administracyjnych lub zgłoszeń wymaganych przez prawo budowlane. Pełna dokumentacja ułatwia odbiory i kontrolę zgodności.
Kluczowe zasady BHP, odwodnienie wykopów, zabezpieczenia terenu
Bezpieczeństwa placu nie wolno lekceważyć. Wykopy głębsze niż 1 m należy zabezpieczać przed osuwaniem, a teren wygrodzić i oznakować.
- Obowiązkowe środki ochrony osobistej: kaski, rękawice, obuwie ochronne.
- Rozpoznanie instalacji podziemnych i nadzór osoby z uprawnieniami przy pracach na terenie budynku.
- Przy wysokim poziomie wód gruntowych prowadzić ciągłe odwodnienie, by zachować stateczność ścian i dna wykopu.
Dokumentuj kluczowe etapy robót i nadzór, by proces wzmocnienia był przejrzysty i zgodny z normami bezpieczeństwa.

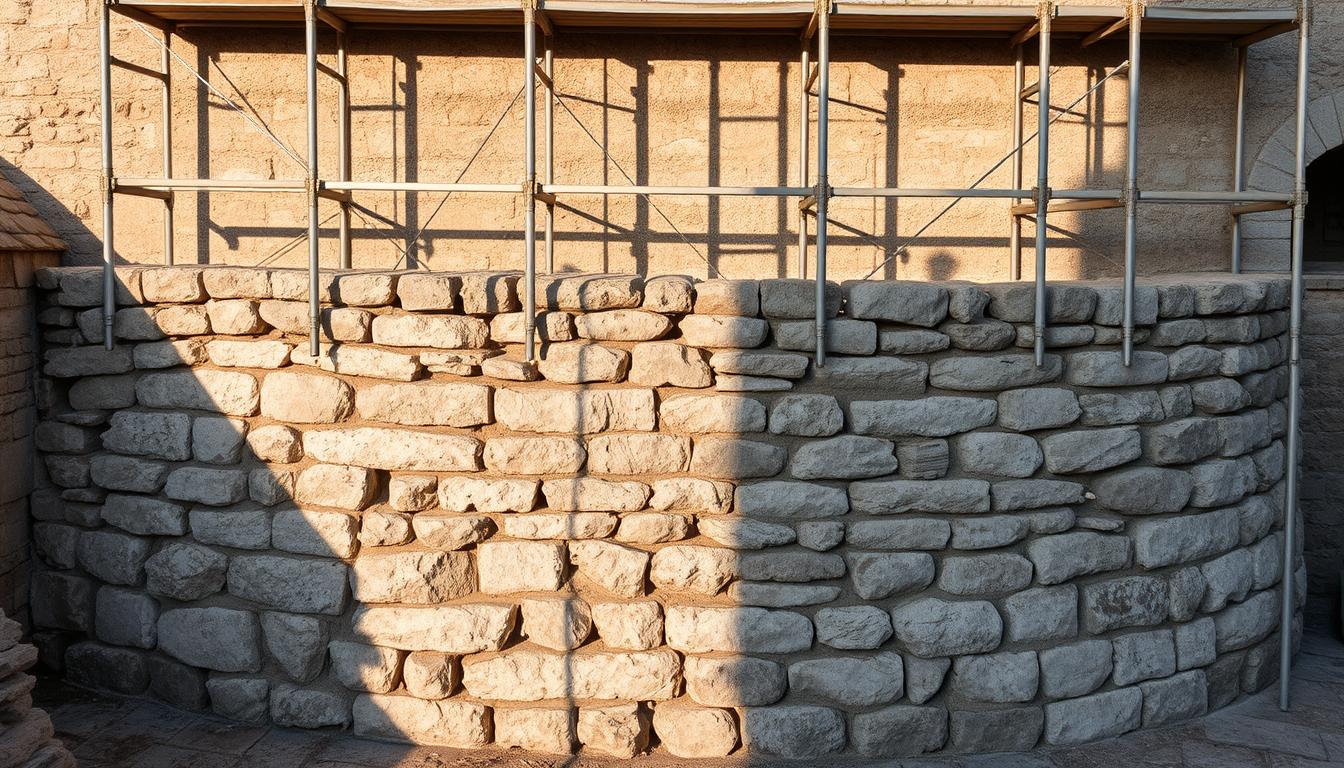

Jak wzmocnić stare fundamenty z kamienia
Wybór techniki naprawczej zależy przede wszystkim od rodzaju uszkodzeń i od parametrów geotechnicznych podłoża.
Metody dobiera się do skali problemu. Dla lokalnych rys i nieszczelności najczęściej stosuje się iniekcje żywic epoksydowych. To szybkie i mało inwazyjne rozwiązanie.
Przy osiadaniu warstw gruntowych lepsze będą iniekcje gruntowe, geopolimery lub mikropale. Te metody stabilizują gruntu i ograniczają dalsze ruchy.
Gdy zniszczenia są rozległe, konieczne może być podbijanie albo obetonowanie całych odcinków. W skrajnych przypadkach rozważa się tymczasowe uniesienie budynku.
- Dobierz metodę do rodzaju uszkodzeń i wyników badań gruntu.
- Preferuj iniekcje przy spękaniach; stosuj rozwiązania konstrukcyjne przy utracie nośności.
- Łącz technologie — np. stabilizacja iniekcjami, potem opaska żelbetowa.
Praktyczne uwagi: uwzględnij warunki wodne i dostępność miejsca oraz ograniczenia eksploatacyjne budynku. Dzięki temu renowacji można przeprowadzić szybciej i z mniejszą ingerencją.
Podbijanie fundamentów i metody podparcia konstrukcji
Podbijanie to proces polegający na stopniowym wstawianiu nowych elementów pod istniejącą ławę. Metoda jest skuteczna, ale pracochłonna i wymaga dużej precyzji oraz planu zabezpieczeń.
Etapy podbijania: planowanie i sekwencja robót
Prace zaczynają się od projektu i podziału na odcinki robocze. Następnie wykonuje się wyloty, betonowanie i okres dojrzewania nowej podbudowy.
W całym procesie stosuje się tymczasowe podpory, by zachować ciągłość nośności. Kontrola osiadań po każdym etapie jest obowiązkowa.
Alternatywy dla podbijania
Mikropale oraz iniekcje geopolimerowe bywają lepsze w miejscach o ograniczonym dostępie. Przy rozległych uszkodzeniach może być konieczne uniesienie budynku podnośnikami hydraulicznymi.
Ograniczenia przy wysokim poziomie wód gruntowych
Wysoki poziom wód utrudnia podbijanie fundamentów. W takim przypadku wymagane jest intensywne odwodnienie, aby uniknąć uplastycznienia podłoża i utraty nośności.
- Etapowanie: projekt → odcinki → wyloty → dojrzewanie.
- Mikropale — kryteria doboru średnicy i nośności.
- Geopolimery — szybkie wzmacnianie i minimalna inwazyjność.
W praktyce wybór metody wzmocnienia zależy od wyników badań i warunków gruntowych. Dobrze zaplanowany proces zmniejsza ryzyko powikłań podczas prac przy budynku.
Wzmacnianie poprzez iniekcje: gruntowe, żywiczne, krzemianowe
Technologie iniekcyjne pozwalają skonsolidować grunty pod podporami i wypełnić spękania w murach bez dużych wykopów. Iniekcje działają miejscowo i można je dopasować do stanu konstrukcji.
Iniekcje gruntowe dla stabilizacji podłoża i ograniczenia osiadania
Iniekcje gruntowe poprawiają parametry nośności gruntu i redukują dalsze osiadania fundamentów kamienia. Są optymalne w przypadku miejscowego osiadania pod ławami i nierównomiernych warstw nośnych.
Iniekcje żywic epoksydowych do wypełniania pęknięć i uszczelnień
Żywice epoksydowe wypełniają rysy i uszczelniają spoiny. Dobór lepkości i czasu wiązania zależy od szerokości pęknięcia i wilgotności podłoża.
Proces wykonania otworów iniekcyjnych i kontroli efektów
Procedura obejmuje wyznaczenie siatki otworów, dobór średnic i głębokości oraz wtłaczanie materiału przez pakery przy kontrolowanym ciśnieniu.
- Iniekcje krzemianowe: stosowane do uszczelniania przeciwwilgociowego i wzmacniania stref przypowierzchniowych muru.
- Monitoring efektów: kontrola ugięć, pomiar zmian szerokości rys i próby wytrzymałościowe.
- Ryzyka: przebicie na elewacje czy nadciśnienia — minimalizuje się je precyzyjnym dozowaniem i odpowiednim doborem materiałów.
Profesjonalnie wykonane iniekcje dają poprawę trwałości często na 20–30 lat, pod warunkiem właściwego projektu i nadzoru.
Obetonowanie i opaski żelbetowe wokół fundamentów kamienia
Obetonowanie i opaska żelbetowa to skuteczna metoda łączenia istniejącej struktury z nową warstwą nośną. Zabieg zwiększa wytrzymałość i poprawia odporność na wilgoć.
Przygotowanie podłoża, kotwienie i dobór klasy betonu
Powierzchnię należy dokładnie oczyścić. Usuń luźne fragmenty i wykonaj aktywną chropowatość dla lepszej przyczepności.
Następnie montuje się kotwy łączące starą strukturę z betonem. W praktyce stosuje się beton C20/25 lub wyższy oraz stal zbrojeniową odporną na korozję.
Zbrojenie, łączenie starej i nowej części, odporność na wilgoć
Projekt zbrojenia opaski powinien zapewnić współpracę elementów i przenoszenie obciążeń. Zastosuj otulinę chroniącą pręty w wilgotnym środowisku.
- Uszczelnienia i dodatki — środki hydrofobowe i membrany zewnętrzne poprawiają trwałość.
- Kontrola jakości — sprawdź skład mieszanki, zagęszczenie i czas dojrzewania przed obciążeniem.
- Materiały atestowane — dobierz kompatybilne zaprawy i kotwy, aby ograniczyć korozję i skurczowe spękania.
Dobrze wykonane obetonowanie może zapewnić trwałość i bezpieczeństwo trwałość budynku na 50–80 lat, pod warunkiem użycia atestowanych materiałów oraz nadzoru wykonawczego.
Wymiana uszkodzonych elementów i rekonstrukcja fragmentów
Przy poważnych uszkodzeniach wymiana uszkodzonych elementów bywa konieczna, aby przywrócić nośność fundamentów i zapewnić trwałość renowacji.
Identyfikacja obejmuje rozległe ubytki, rozwarstwienia oraz aktywne pęknięcia. Elementy z luźnymi fragmentami, odspojoną strukturą lub silnym zawilgoceniem kwalifikuje się do wymiany.
Identyfikacja elementów do wymiany i kompatybilne materiały
Dobór materiałów musi respektować oryginalne parametry – rodzaj kamienia, porowatość i wytrzymałość. Kompatybilność materiałowa ogranicza ryzyko wtórnych uszkodzeń i chroni substancję budynku.
Nowe fragmenty należy dopasować wyglądem i właściwościami fizycznymi. Przy zabytkowych murach warto stosować testy próbne i konsultacje konserwatorskie.
Kotwy, pręty zbrojeniowe i zaprawy o małym skurczu
Pozycjonowanie nowych elementów wykonuje się przy użyciu kotew i prętów zbrojeniowych wklejanych w nawiercone otwory. To zapewnia współpracę starego i nowego fragmentu.
Stosuj zaprawy o wysokiej przyczepności i małym skurczu, by zminimalizować naprężenia przy dojrzewaniu. Pielęgnacja zaprawy i kontrola wilgotności wydłużają trwałość połączeń.
- Etapuj wymianę tak, by nie obniżać nośności; wykonuj prace w odcinkach.
- Dokumentuj przebieg robót i wykonuj częściowe odbiory dla celów konserwatorskich.
- Po zakończeniu przeprowadź kontrolę jakości połączeń i monitoruj zachowanie nowych elementów.
Sprzęt i narzędzia do wzmacniania starych fundamentów
Wybór odpowiedniego wyposażenia decyduje o szybkości i jakości prac przy fundamentach. Dobry zestaw minimalizuje ryzyko błędów i skraca czas robót.
Pompy iniekcyjne, wiertnice i piły diamentowe
Do precyzyjnych iniekcji używaj pomp wysokociśnieniowych, pakery i manometrów. Kontrola ciśnienia i przepływu jest kluczowa.
Wiertnice rdzeniowe i wiertarki udarowe są niezbędne do otworów pod pakery i kotwy. Piły diamentowe służą do cięcia krawędzi i obróbki kamienia.
Mieszarki do zapraw i narzędzia obróbcze
Mieszarki zapewniają jednolitą konsystencję materiałów i kontrolę czasu życia mieszanki. To wpływa na przyczepność i trwałość elementów montowanych w murze.
Wynajem sprzętu a efektywność prac
- Wynajem specjalistycznych maszyn, takie jak pompy iniekcyjne czy wiertnice, obniża koszty jednorazowe.
- Serwis, kalibracja i przeglądy zapobiegają awariom i przestojom.
- Stosuj zasady BHP przy obsłudze maszyn, aby chronić personel i budynku podczas robót.
Praktyczny przebieg prac krok po kroku w przyszłych realizacjach
Przed uruchomieniem robót warto zaplanować kolejne etapy, by ograniczyć przestoje i ryzyko uszkodzeń. Przygotowanie terenu obejmuje wygrodzenie, oznakowanie i organizację logistyki dostaw.
Niezbędne są odwodnienia tymczasowe i projekt izolacji. Izolacje pionowe i poziome oraz drenaże muszą być skoordynowane z wybraną technologią wzmocnienia.
Przygotowanie terenu, izolacje i drenaże ochronne
- Wygrodzenie i zabezpieczenie sąsiedztwa.
- Przygotowanie odwodnienia i miejsca składowania materiałów.
- Wykonanie izolacji zgodnie z projektem przed realizacją robót konstrukcyjnych.
Realizacja wybranej metody, odbiory i dokumentacja powykonawcza
Realizacja prac zależy od metody — iniekcje, podbijanie czy opaski — i powinna zawierać punkty kontroli jakości.
- Rejestruj parametry technologiczne (ciśnienia iniekcji, klasy betonu, wyniki badań).
- Przeprowadzaj odbiory cząstkowe z protokołami i końcowy odbiór z kompletną dokumentacją powykonawczą.
- Ustal plan monitoringu: przeglądy, pomiary przemieszczeń i kontrolę drenaży po zakończeniu.
Koszty wzmocnienia fundamentów i czynniki wpływające na budżet
Koszty naprawy dolnej części budynku zależą od skali uszkodzeń, wybranej technologii i warunków terenowych.
Różnice kosztowe: iniekcje, obetonowanie, podbijanie, wymiana
Przykładowe stawki: iniekcje 600–1000 zł/m², obetonowanie 800–1500 zł/m², wymiana uszkodzonych elementów 2000–3500 zł/m².
Dokumentacja i nadzór to zwykle dodatkowe 5–10% budżetu.
Wpływ stanu konstrukcji, technologii i dostępności
Stan fundamentów kamienia i parametry gruntu determinują zakres robót i czas pracy.
Dostępność terenu oraz etapowanie może podnieść koszty przez dodatkowe zabezpieczenia i czas pracy ekip.
Najczęstsze błędy kosztotwórcze i ich unikanie
- Zbyt ogólna diagnostyka → zleć szczegółowe badania przed wyceną.
- Niewłaściwy dobór metod → konsultacja z inżynierem ogranicza ryzyko drogich korekt.
- Pominięcie izolacji → prowadzi do kolejnych napraw zamiast trwałości renowacji.
Kontrola kosztów: porównuj oferty, waliduj założenia projektowe, planuj rezerwę na ryzyka gruntowe i rozliczenia etapowe.
Trwałość i bezpieczeństwo na lata dzięki prawidłowemu wzmocnieniu
Prawidłowo przeprowadzone prace naprawcze zwiększają trwałość i bezpieczeństwo budynku oraz wydłużają żywotność konstrukcji.
W kontekście starych fundamentów i fundamentów kamienia właściwy projekt i wykonanie chronią wartość zabytkową i poprawiają wynik renowacji.
Regularny monitoring, przeglądy oraz konserwacja drenażu i izolacji wpływają na stan konstrukcji. Dobra eksploatacja — drożne rynny i kontrola wilgoci — przedłuża efekty wzmocnienia.
Inwestycja w poprawę podstawy i właściwe wzmocnienia redukuje ryzyko awarii, stabilizuje wartość nieruchomości i ułatwia przyszłe remonty. Podsumowując, fundamentów jest krytycznym elementem — jego poprawa jest kluczowe dla bezpieczeństwo trwałość budynku.
Wzmocnienie starych fundamentów to inwestycja w przyszłość obiektu i ochronę dziedzictwa.
