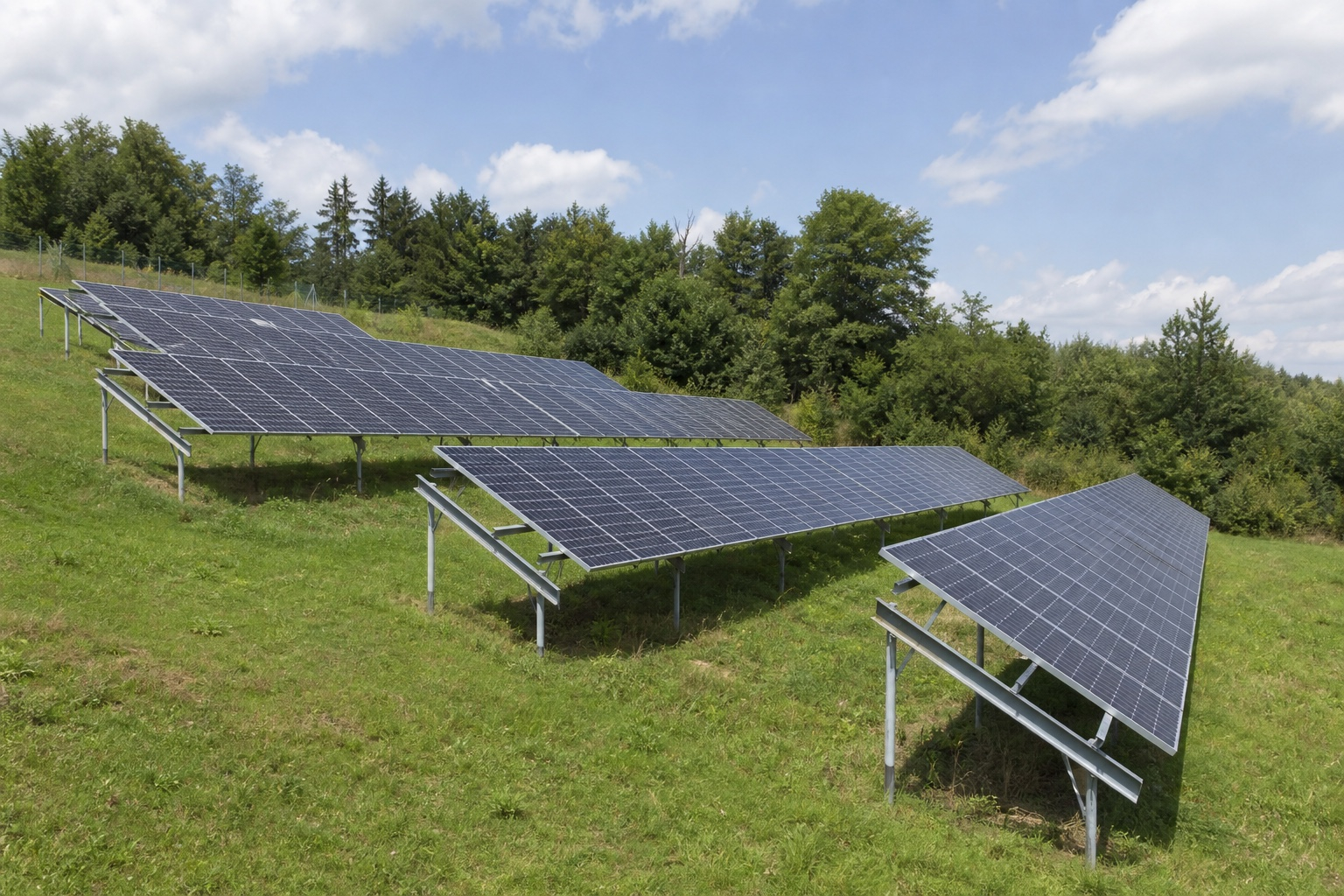

Pochyła działka nie przekreśla montażu fotowoltaiki na gruncie. Może jednak sprawić, że rozwiązanie poprawne na równym terenie okaże się trudne do wypoziomowania, serwisowania albo zabezpieczenia przed spływającą wodą. Przed zamówieniem konstrukcji potrzebne są więc nie tylko wymiary parceli, lecz także pomiar różnic wysokości, ocena podłoża i plan poruszania się po terenie.
Najwięcej problemów powoduje traktowanie całej skarpy jako jednej równej płaszczyzny. W praktyce na odcinku kilkunastu metrów mogą występować garby, zagłębienia i lokalne uskoki niewidoczne na zdjęciu. Każdy z nich wpływa na długość podpór, geometrię stołu oraz prześwit między dolną krawędzią modułów a gruntem.
Sam procent nachylenia nie opisuje działki
Najpierw trzeba ustalić kierunek spadku. Inaczej projektuje się rząd biegnący w poprzek zbocza, a inaczej konstrukcję ustawioną zgodnie z linią największego nachylenia. Znaczenie ma również ekspozycja terenu: stok opadający na południe może ułatwiać ustawienie modułów, natomiast spadek na północ zwiększa różnicę wysokości potrzebną do zachowania właściwej geometrii.

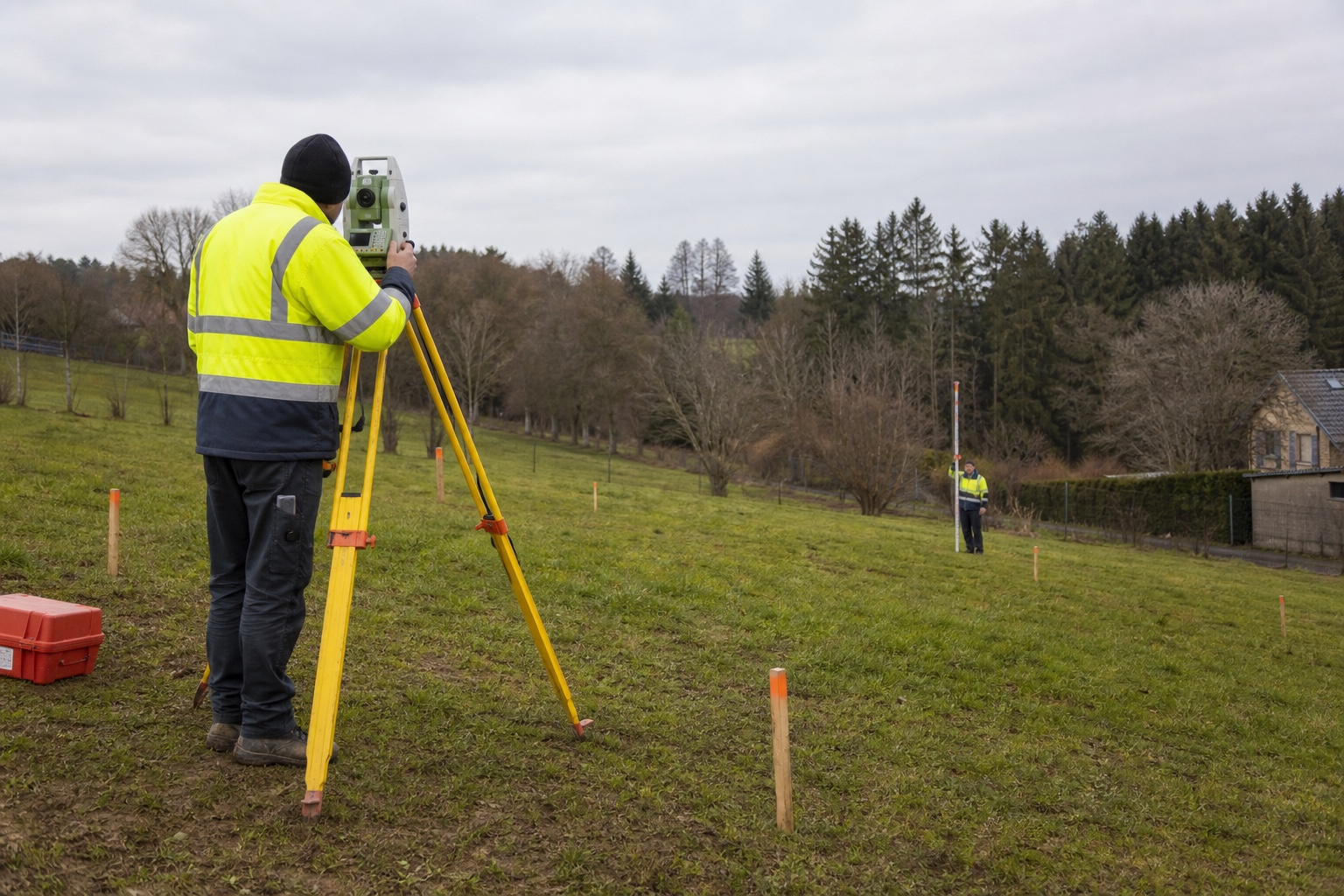

Średnia wyliczona dla całej działki nie pokaże lokalnego zagłębienia w miejscu jednej podpory. Dlatego pomiar powinien obejmować punkty odpowiadające planowanym liniom rzędów i podporom, a nie wyłącznie cztery narożniki parceli. Przy większej instalacji praktycznym materiałem wejściowym jest mapa wysokościowa lub zestaw rzędnych przygotowany przez geodetę.
Najpierw pomiar, później wybór konstrukcji
Wstępny plan powinien pokazać długość rzędów, ich kierunek, rozstaw oraz przewidywane miejsce każdej podpory. Dopiero wtedy można policzyć, jak bardzo zmienia się poziom gruntu pod jednym stołem. Jeżeli różnica jest większa niż zakres regulacji danego systemu, potrzebne będzie podzielenie rzędu na krótsze sekcje, korekta przebiegu albo rozwiązanie projektowane indywidualnie.

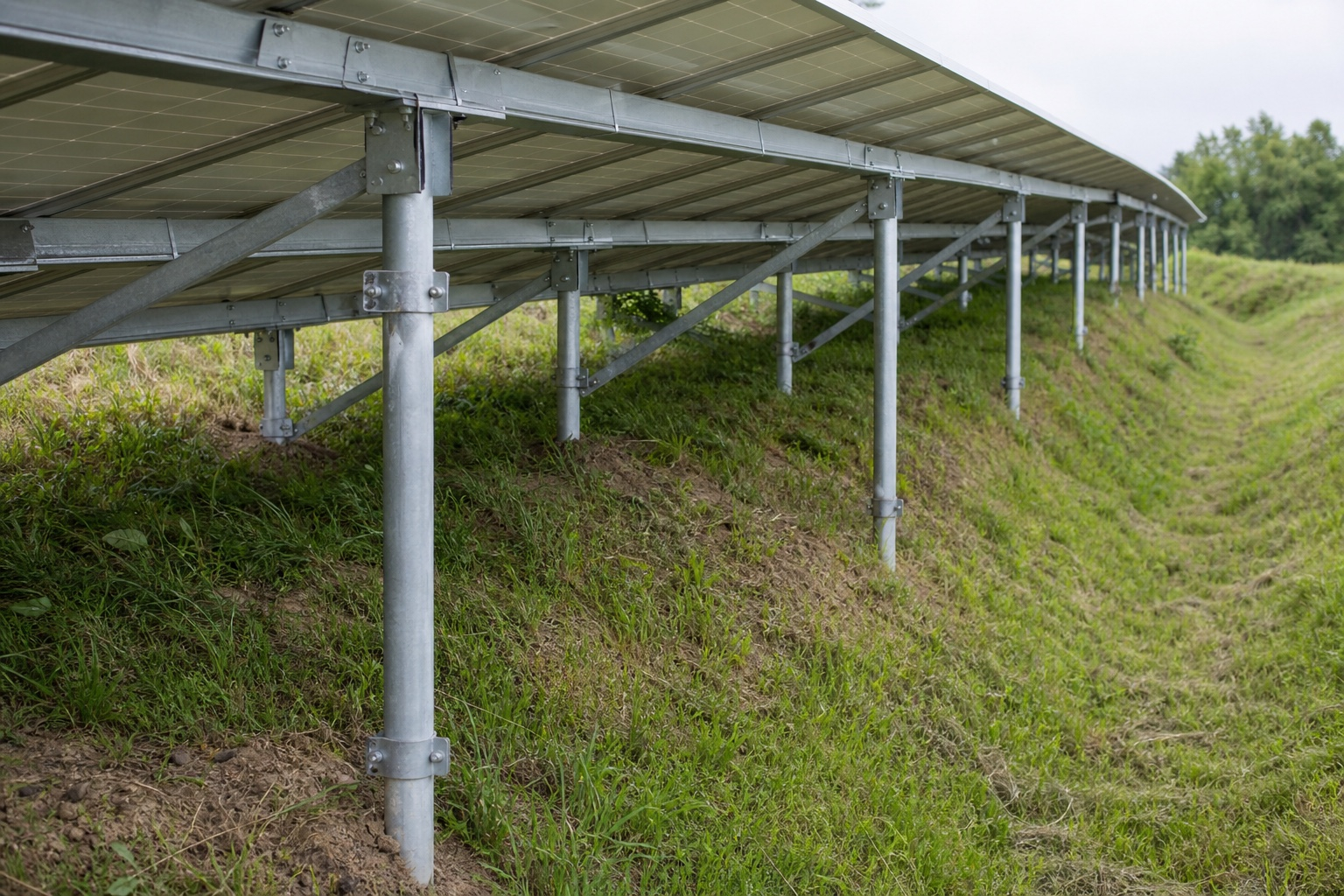

Nie należy zakładać, że wszystkie nierówności wyrówna się przez wysunięcie słupów na różną wysokość. Każda konstrukcja ma określone w dokumentacji tolerancje, rozstaw podpór i sposób usztywnienia. Przekroczenie tych wartości zmienia pracę elementów pod obciążeniem wiatrem i śniegiem, nawet jeśli gotowy rząd wygląda z daleka na prosty.
Wygląd powierzchni nie mówi, co znajduje się pod nią
Trawa może przykrywać grunt nasypowy, warstwę gliny, luźny piasek albo kamienie utrudniające pogrążenie podpór. Na jednej działce warunki potrafią zmienić się między górą i dołem stoku, zwłaszcza gdy wcześniej prowadzono niwelację. Z tego powodu sposobu posadowienia nie powinno się wybierać wyłącznie na podstawie oględzin z powierzchni.
Zakres badań dobiera projektant do wielkości i ryzyka inwestycji. Mogą to być odkrywki, badanie gruntu albo próbne pogrążenie i obciążenie podpory. Wynik ma odpowiedzieć na konkretne pytania: czy element osiągnie wymaganą nośność, na jakiej głębokości oraz czy w dolnej części stoku nie występuje okresowe nawodnienie osłabiające podłoże.
Dopasować konstrukcję do terenu czy wyrównać teren?
Niewielkie korekty gruntu bywają potrzebne, ale pełne wypłaszczenie skarpy nie zawsze jest najlepszym rozwiązaniem. Przemieszczenie dużej ilości ziemi może naruszyć zagęszczone warstwy, utworzyć nasyp wymagający ponownego przygotowania albo skierować wodę w nowe miejsce. Koszt robót ziemnych trzeba więc porównać z podziałem instalacji na krótsze sekcje dopasowane do rzeźby terenu.
Na łagodnym, regularnym zboczu możliwe jest prowadzenie kolejnych stołów stopniowo wraz z poziomem gruntu. Przy nieregularnej skarpie bezpieczniejsze może być utworzenie kilku niezależnych pól. Takie rozwiązanie ogranicza skrajne różnice długości podpór i pozwala pozostawić między sekcjami przejście serwisowe lub naturalną drogę odpływu wody.
Liczba podpór nie jest wyłącznie kwestią ceny
Systemy jedno-, dwu- i trzypodporowe różnią się geometrią, zakresem zastosowania i sposobem przenoszenia obciążeń. Dodatkowy punkt podparcia nie jest automatycznym lekarstwem na każdą pochyłość, a lżejszy układ nie musi być odpowiedni dla każdego gruntu. O wyborze powinny decydować obliczenia, konfiguracja modułów, warunki wiatrowe i śniegowe oraz wyniki rozpoznania podłoża.
Przy wstępnej kompletacji można porównać dostępne konstrukcje gruntowe pod panele, w tym warianty jedno-, dwu- i trzypodporowe. Kategoria pomaga rozpoznać możliwe układy, ale ostateczny wariant, rozstaw i posadowienie powinny wynikać z projektu odnoszącego się do konkretnej działki.
Nachylenie terenu zmienia cień między rzędami
Odstęp sprawdzony na płaskiej parceli nie powinien być bezrefleksyjnie przenoszony na stok. Jeżeli kolejny rząd znajduje się wyżej, jego położenie względem słońca i poprzedniego stołu ulega zmianie. Na spadku północnym różnica rzędnych może pogłębiać zacienienie, szczególnie zimą, gdy słońce znajduje się nisko nad horyzontem.
Analiza powinna obejmować przynajmniej najkrótsze dni roku oraz początek i koniec okresu produkcyjnego. Celem nie zawsze jest całkowite wyeliminowanie cienia o każdej minucie, lecz świadome ustalenie kompromisu między powierzchnią instalacji a stratami energii. Dodatkowy metr odstępu może poprawić dostęp i ograniczyć cień, ale jednocześnie zwiększa teren zajęty przez inwestycję.
Woda wybiera najniższą drogę
Po intensywnym deszczu strumień wody może płynąć dokładnie tam, gdzie zaplanowano podpory, wykop kablowy albo drogę serwisową. Szczególnie ważna jest dolna część zbocza, w której woda zwalnia i może się gromadzić. Ślady naniesionej ziemi, wypłukane bruzdy oraz roślinność typowa dla wilgotniejszych miejsc są sygnałem, że parcelę warto obserwować również po opadach.
Konstrukcja nie powinna przypadkowo tworzyć zapory ani koncentrować spływu przy jednym słupie. Z kolei głęboki rów wykonany bez planu może przyspieszyć erozję i odsłonić posadowienie. Rozwiązanie odwodnienia powinno uwzględniać cały teren: źródło napływu, bezpieczną drogę przepływu i miejsce odprowadzenia wody poza konstrukcję.
Przewody na stoku wymagają własnej trasy
Najkrótsza trasa elektryczna nie zawsze jest najbezpieczniejsza. Przewodów nie należy prowadzić luzem po gruncie ani w najniższej linii spływu. Trasa podziemna wymaga właściwej ochrony i oznaczenia, a odcinki przy konstrukcji muszą być podwieszone tak, aby nie dotykały roślin, wody ani ostrych krawędzi.
Na pochyłości trzeba przewidzieć również pracę gruntu i możliwość wypłukiwania zasypki. Miejsce wyjścia przewodów z ziemi nie powinno znajdować się tam, gdzie porusza się kosiarka lub spływa woda. Dokumentacja powykonawcza z przebiegiem trasy ograniczy ryzyko jej uszkodzenia podczas późniejszego odwodnienia, sadzenia roślin albo naprawy ogrodzenia.
Serwis zaczyna się od możliwości dojścia

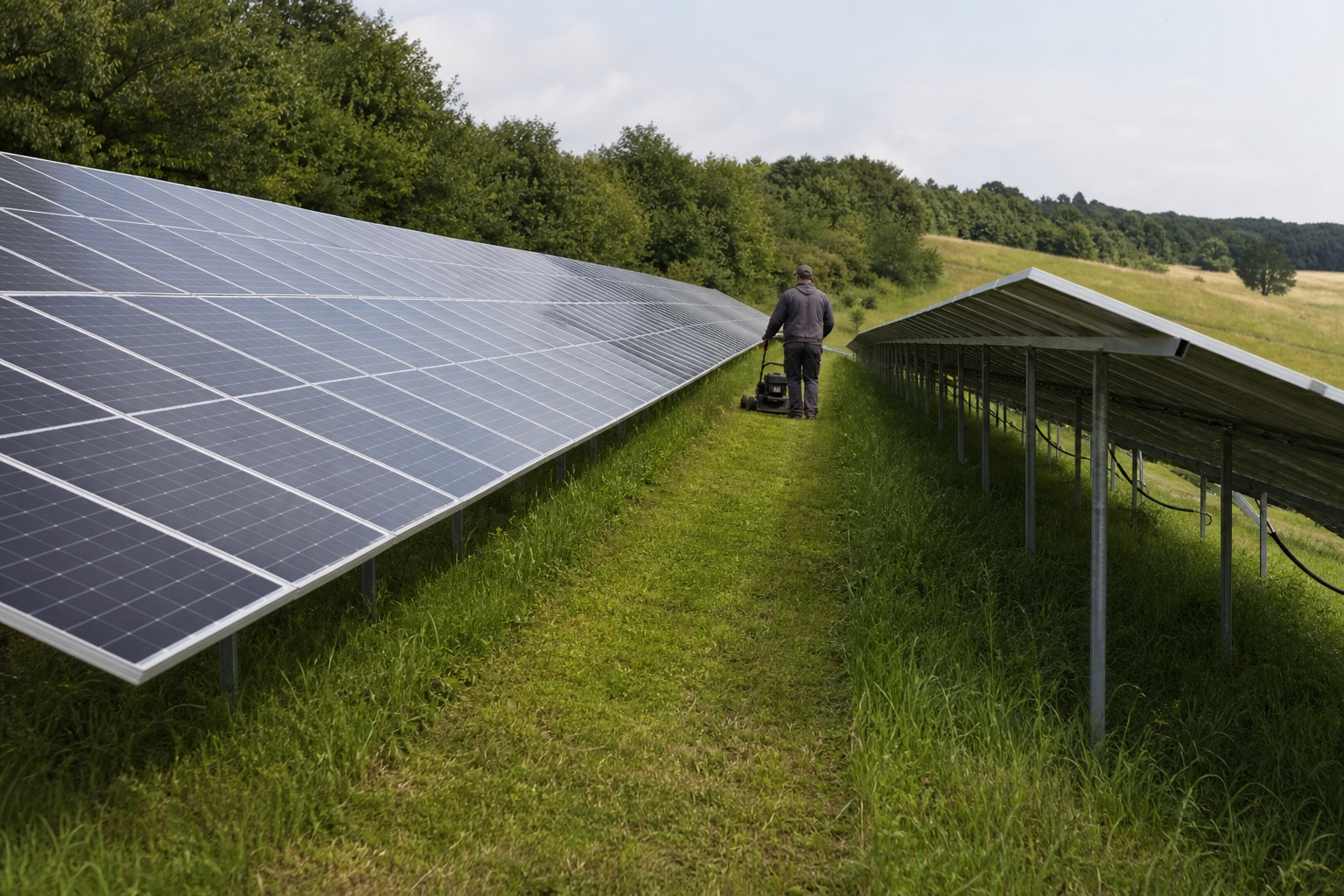

Między rzędami trzeba pozostawić przestrzeń nie tylko ze względu na cień. Serwisant powinien móc bezpiecznie dotrzeć do przewodów, złączy i tylnej części modułów. Jeżeli teren ma być koszony mechanicznie, szerokość przejazdu należy dopasować do konkretnej maszyny, uwzględniając jej promień skrętu oraz dodatkowy margines przy słupach.
Dolna krawędź paneli powinna pozostać powyżej przewidywanej wysokości roślin i śniegu, ale nie może wynikać z przypadkowego wydłużenia podpór. Na stromszym fragmencie wygodne na papierze przejście może po deszczu stać się śliskie. Pomocne bywają poprzeczne korytarze dzielące długie rzędy oraz osobny dojazd do dolnej części instalacji.
Co zebrać przed zamówieniem elementów?
- mapę działki z granicami, przeszkodami i planowanym dojazdem;
- rzędne wysokościowe wzdłuż każdego planowanego rzędu;
- informację o kierunku i lokalnych zmianach spadku;
- wynik rozpoznania gruntu oraz ustalony sposób posadowienia;
- obserwacje odpływu wody wykonane po większym deszczu;
- wymiary modułów i ich dopuszczalne strefy mocowania;
- plan odstępów, przejść serwisowych i trasy kablowej;
- założenia obciążeń wiatrem i śniegiem dla lokalizacji.
Tak przygotowany zestaw pozwala porównać rozwiązania na podstawie rzeczywistych warunków, a nie samej liczby paneli. Ułatwia też wychwycenie sytuacji, w której standardowy komplet wymaga korekty, dodatkowego usztywnienia albo podziału na kilka niezależnych sekcji.
Pochyłość jest parametrem projektu, a nie przeszkodą do ukrycia
Dobrze zaplanowana instalacja może wykorzystać pochyłą działkę bez kosztownego wyrównywania całej powierzchni. Warunkiem jest dokładny pomiar, rozpoznanie gruntu oraz sprawdzenie, jak spadek wpływa na podpory, cień, wodę i codzienny dostęp. Tych decyzji nie da się zastąpić jednym uniwersalnym kątem ani wysokością słupa.
Najbezpieczniejsza kolejność jest prosta: najpierw teren i projekt, później dobór systemu, a na końcu zamówienie elementów. Dzięki temu konstrukcja pracuje w założonej geometrii, przewody pozostają chronione, a właściciel zachowuje możliwość koszenia i serwisowania instalacji przez kolejne lata.
